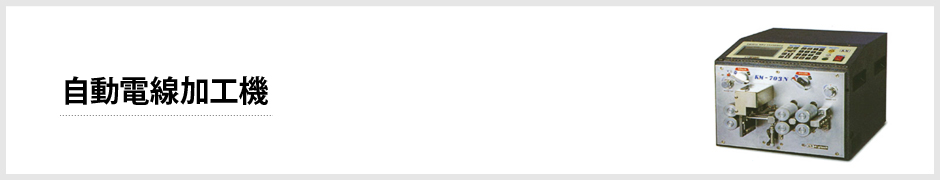

電線加工機<Digital Wire Processor seriesの製品情報>

あらゆる電線加工とユーザーニーズに対応

特徴

簡単セットアップのグラフィックディスプレー

加工後の電線の形がプレビューで表示されています。
見やすいグラフィックディスプレーでセットアップし易いです。

すべてのマシン機能をプッシュボタンでセットアップ

ダイヤルの操作及び簡単セットアップのため、プッシュボタンになっています。

オートナイフセンサー搭載

刃の深さを自動設定する機能であり、加工する電線の芯線の太さを自動で刃の深さを設定し、初心者にも、優しい電線加工機です。

100件の加工条件が保存可能

多種類の電線を加工する場合、設定した条件を本体に記憶させ、段取り替えが容易に使える機能です。

正確な電線供給を行うデュアルローラー

デュアルローラーで安定的な電線供給が出来るようにして高品質での電線加工が出来ます。

35mm未満の長さは自動ショートモード

ショートモードとは全長が短く、ノーマルモード時に後端のストリップに使用する左ローラーが使用出来ない場合に使用出来ない場合に右記の方法で加工を行うモードです。

KM-702N&KM-703Nのカタログはこちら Click

KM-702Nの取扱説明書はこちら Click

KM-703Nの取扱説明書はこちら Click

KM-702N スタンダードモデル KM-703N ハイパワーモデル
  • AWG12からAWG30まで 様々なタイプの加工が
    可能
  • 通常カット、中間ストリップ、1段ストリップ加工も
    可能
  • パワーコードなど太いワイヤーにも最適
  • 通常カット、中間ストリップ、1段ストリップ加工も
    可能

装備内容

非常停止ボタン

カッター、静電気除去装置の安全カバー

部材の送りボタンとカットボタン

ポイント

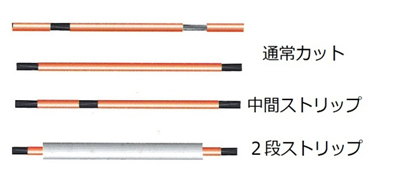

通常カット、中間ストリップ、2段ストリップ加工が可能

通常カット、中間ストリップ、2段ストリップ加工が可能

便利なプッシュボタン
セットアップ

便利なプッシュボタンセットアップ

見やすいディスプレー

見やすいディスプレー

オートナイフ機能

オートナイフ機能

スペック

  KM-702N KM-703N
適応電線サイズ Wire range Max. AWG12(3.5sq)
AWG30(0.05sq)
AWG8(8sq)
AWG26(0.15sq)
Min.
適応最大外径 Outside diameter 10φ
適応電線種類 Wire type AV, AVS, AVSS, KV, KIV, テフロン(Teflon), ガラス(Glass) etc
ストリップ長 Stripping length 0.1mm~50mm
切断長 Cutting length 0.1mm~9999.9mm
ショートモード Short mode 35mm以下
電源 Power supply AC110V 50/60Hz
エア源 Air supply 0.5Mpa
消費電力 Power consumption 55W~410W
外形寸法 Dimensions W485mm D510mm H350mm
重量 Weight 44kg

※線材によっては上記仕様内であっても加工出来ない場合がございます。

製品比較(デジタルワイヤープロセッサー)

機種名 KM-703N A B
適応電線サイズ AWG8(8)sq
AWG26(0.15sq)
AWG7(10sq)
AWG28(0.08sq)
AWG8
適合材料 AV, AVS, AVSS, KV, KIV, テフロン(Teflon), ガラス(Glass) etc
切断長(mm) 0.1~9999.9 0.1~99999 0.1~99999
ストリップ長さ(mm) 0.1~50 0.1~48 0.1~999.9
処置可能な電線数

3本

1本

1本

オートナイフ

×

×

消費電力(W) 55~410 50~300
電源 AC110 Or 220V AC100? AC100
外形寸法(mm) W485×D510×H350 W430×D420×H270 W429×D429×346
重量(Kg) 44 27 38
定価(¥)

1,400,000

1,850,000

1,650,000

製品に関するご質問など、まずはお気軽にご連絡下さい。
